Расшифровка маркировки режущих пластин

Основные группы металлорежущего инструмента

Прежде чем переходить к обозначениям режущих пластин, стоит ознакомиться с их видами, в зависимости от выполняемой операции.

Тип пластины	Описание	Изображение
		Вид А	Вид Б

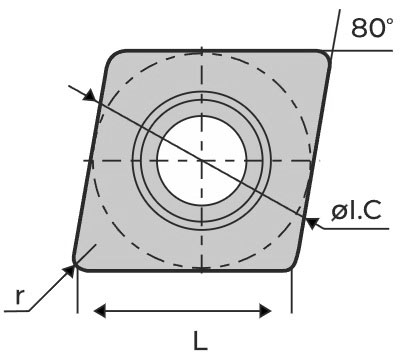

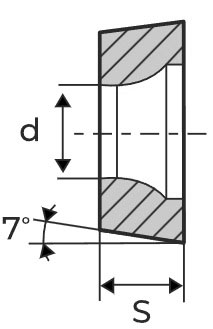

Для точения	Корпусные токарные резцы Используются для обработки тел вращения.

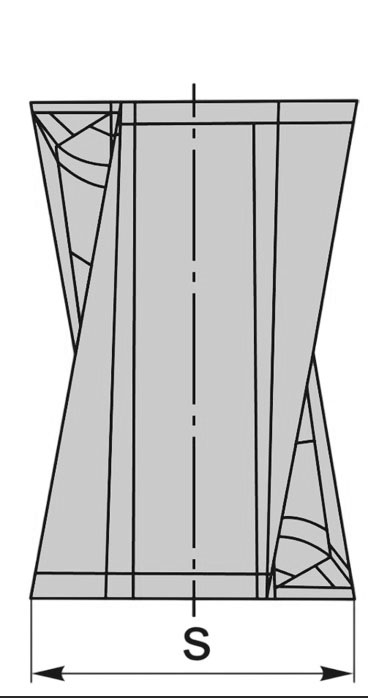

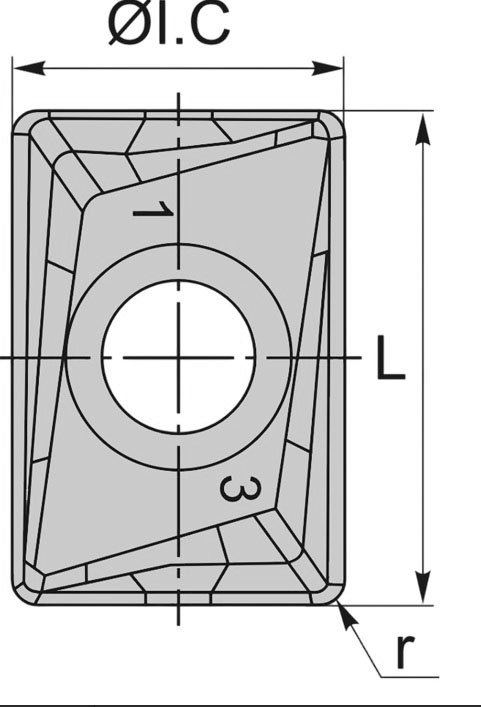

Для фрезерования	Корпусные фрезы с СМП. Фрезерная обработка в основном корпусных деталей..
Для сверления	Пластины для корпусных сверл для обработки отверстий. Диаметр рабочей части корпуса равен диаметру получаемого отверстия без учета отклонений.

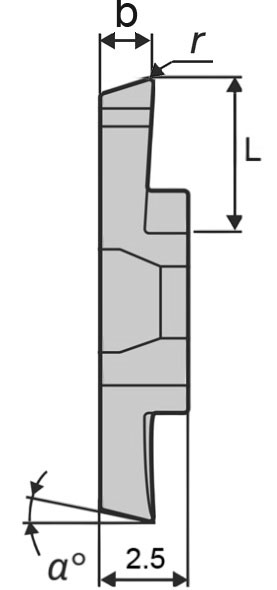

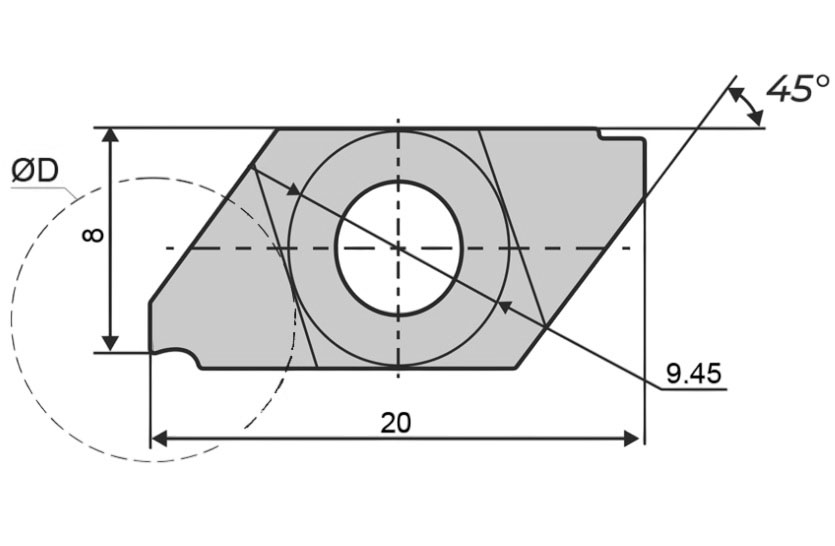

Для отрезных операций	Отрезка и обработка канавок. Радиальных и торцевых.

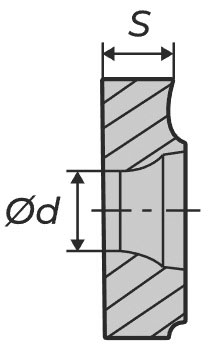

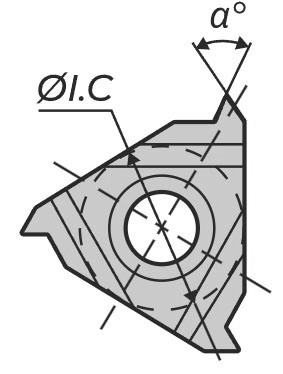

Для нарезания резьбы	Токарная обработка внутренней и наружной резьбы.	Для левой наружной резьбы

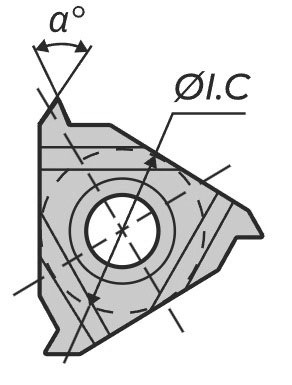

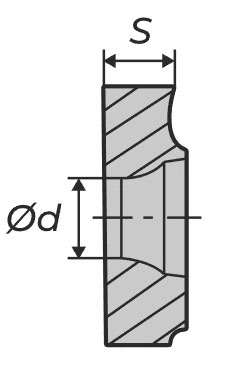

		Для правой наружной резьбы

Расшифровка токарных пластин

При расшифровке обозначения токарных пластин используется универсальная таблица. Она содержит 9 разделов, каждый из которых посвящен определенной характеристике: форме, заднему углу, классу точности, конструктивным особенностям, размерам, толщине, радиусу скругления, исполнению стружколома и сплаву.

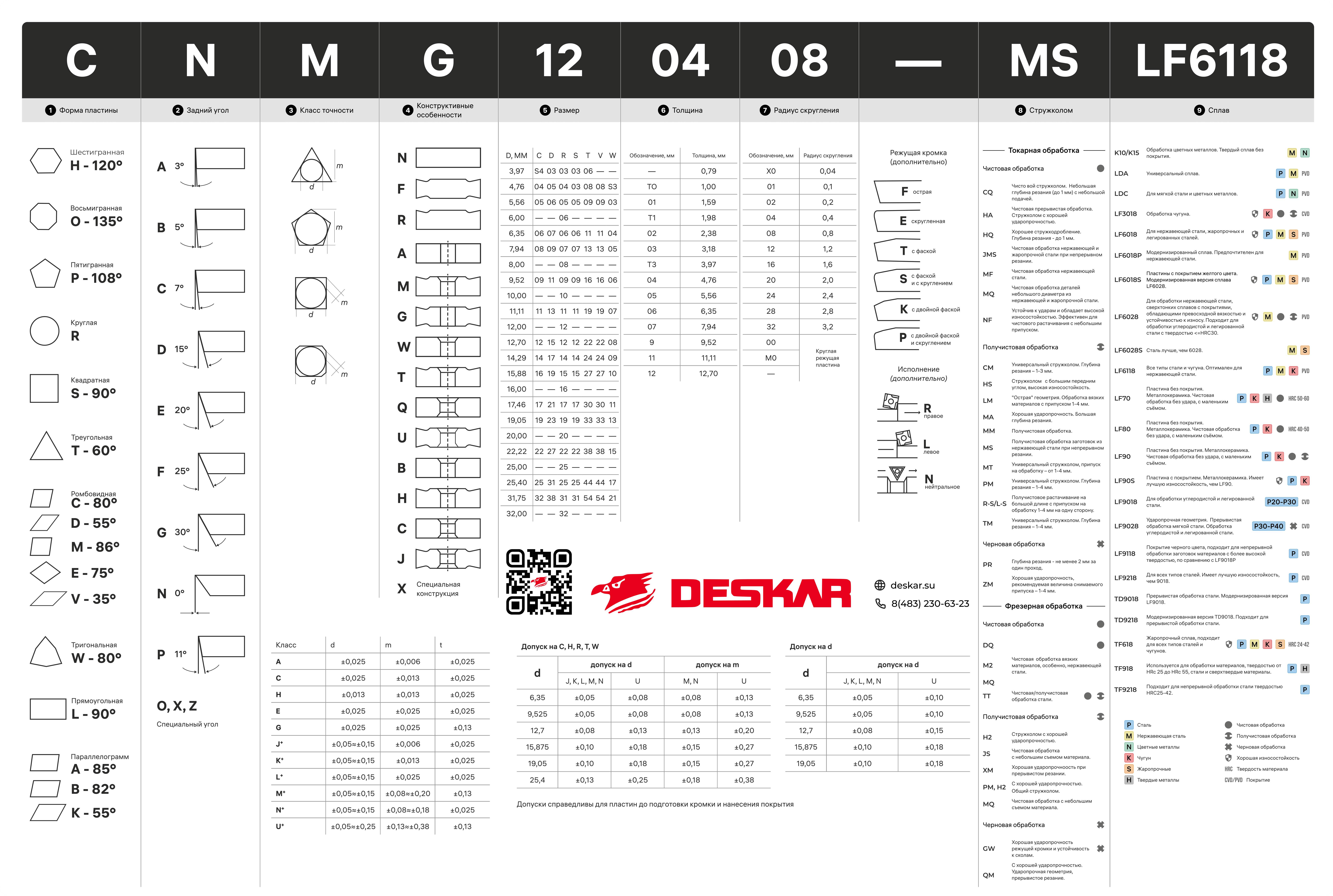

Таблица 1. Расшифровка маркировки пластин для корпусных токарных резцов

Разобраться в маркировке токарных пластин по металлу помогут примеры расшифровки. Так, пластина с обозначением CNMG120408 имеет следующие параметры:

• С – ромбовидное исполнение с углом при вершине в 80°.
• N – отрицательный задний угол в 0°.
• М – средний допуск: от ±0,08 мм по толщине и от ±0,05 мм по стороне.
• G – двухсторонняя пластина с отверстием и стружколомом.
• 12 – длина режущей кромки в 12,0 мм.
• 04 – толщина пластины в 4,76 мм.
• 08 – радиус скругления при вершине в 0,8 мм.

Маркировка пластин для токарных резцов обычно содержит сведения о стружколоме и материале изготовления. Они зашифрованы в двух оставшихся блоках.

Также стоит рассмотреть примеры расшифровки прочих токарных пластин.

TNMG 160408-MA H13A:

• T – треугольная форма с углом при вершине в 60°.
• N – отрицательный задний угол в 0°.
• M – средний допуск: от ±0,08 мм по толщине и от ±0,05 мм по стороне.
• G – профиль с трапециевидными торцами.
• 16 – длина режущей кромки в 16,0 мм.
• 04 – толщина пластины в 4,76 мм.
• 08 – радиус скругления при вершине в 0,8 мм.
• MA – стружколом для чистовой и получистовой обработки.
• H13A – марка твердого сплава, например, от Sandvik.

CNMG 120408-PM 4225:

• C – ромбовидное исполнение с углом при вершине в 80°;
• N – отрицательный задний угол в 0°.
• M – средний допуск
• G – профиль с трапециевидными торцами.
• 12 – длина режущей кромки в 12,0 мм.
• 04 – толщина пластины в 4,76 мм.
• 08 – радиус скругления при вершине в 0,8 мм.
• PM – универсальный стружколом.
• 4225 – марка сплава, например, от Sandvik.

Возможно применение дополнительных обозначений, указывающих направление подачи: R – правая, L – левая, N – нейтральная.

Расшифровка пластин для фрезерования

Расшифровка режущих пластин для фрез выполняется с учетом вышеуказанной таблицы. Она содержит все необходимые сведения для работы с оснасткой.

Пример расшифровки фрезерной пластины APMT 1135PDER-H2 LF6018 стоит разобрать по блокам:

Форма пластины – APMT:

• A – параллелограмм с углом при вершине в 85°.
• P – положительный задний угол в 11°.
• M – средний допуск: от ±0,08 мм по толщине и от ±0,05 мм по стороне.
• T – тип крепления: отверстие и паз для стружколома.

Размеры – 1135:

• 11 – длина режущей кромки – 11 мм.
• 3 – толщина пластины – 3,18 мм.
• 5 – радиус при вершине – 0,5 мм.

Геометрия стружколома – PDER:

• P – универсальный стружколом.
• D – двустороннее направление подачи.
• ER – уточнение геометрии в соответствии с классификацией производителя, например, усиленная кромка.

Марка твердого сплава – H2:

• H2 – стружколом для высокопроизводительной получистовой обработки.

Дополнительная маркировка, соответствующая серии пластины – LF6018:

• LF –Li Feng.
• 6018 – Для нержавеющей стали, жаропрочных и легированных сталей. Хорошая износостойкость/ Сплав с превосходной ударной вязкостью и антиадгезионной износостойкостью. Разработан для аустеничной нержавеющей стали. Подходит для обработки жаропрочных сплавов на низких скоростях резания и сталей с твердостью равной или ниже HRC40

Расшифровка маркировки фрезерных пластин в последнем блоке выполняется по предписаниям производителя.

Расшифровка пластин для сверления

При работе с твердосплавными пластинами для сверл также используется универсальная таблица. Она помогает расшифровать любую маркировку, например QCMT060204-CM LF6018S:

• Q – специальная форма, обычно квадрат с модифицированной геометрией для сверления.
• C – положительный задний угол: 7°.
• M – средний допуск: от ±0,08 мм по толщине и от ±0,05 мм по стороне.
• T – тип крепления: отверстие и паз для стружколома.
• 06 – длина режущей кромки – 6,0 мм.
• 02 – толщина пластины – 2,38 мм.
• 04 – радиус при вершине – 0,4 мм.
• C – универсальный стружколом для стали.
• M –многослойное износостойкое покрытие.

Дополнительная маркировка LF6018S имеет следующую расшифровку:

• LF – Li Feng.
• 6018 – Предназначен для обработки нержавеющей стали и легированной стали, обладающий превосходной вязкостью и устойчивостью к износу. Используется при обработке нержавеющей стали, особенно аустенитной нержавеющей стали. Сочетает износостойкость и высокую теплопроводность. Также подходит для резки термостойкой легированной стали на низкой скорости. Группа материалов: M20-M30 , S.
• S – специальная модификация, например, улучшенная стойкость.

Как и в предыдущем случае, работа с последним блоком требует информации от производителя.

Расшифровка пластин для отрезных операций

Посредством универсальной таблицы можно расшифровать и маркировку для отрезных пластин. Порядок работы с ней демонстрирует пример с оснасткой MGMN300 M LDA:

• M – прямоугольная форма пластины с двумя режущими кромками для отрезки и проточки.
• G – нейтральный задний угол 0°.
• M – средний допуск: от ±0,08 мм по толщине и от ±0,05 мм по стороне.
• N – крепление без отверстия, посредством прижима.
• 300 – ширина пластины – 3,0 мм.
• M – умеренный стружколом для универсальной обработки.
• LDA– Универсальный сплав. Обработка стали и нержавеющей стали.

Расшифровка пластин для нарезания резьбы

Расшифровка маркировки сменных резьбонарезных пластин требует применения особой таблицы. В ней указаны сведения о размере, типе, направлении, шаге и стандарте резьбы.

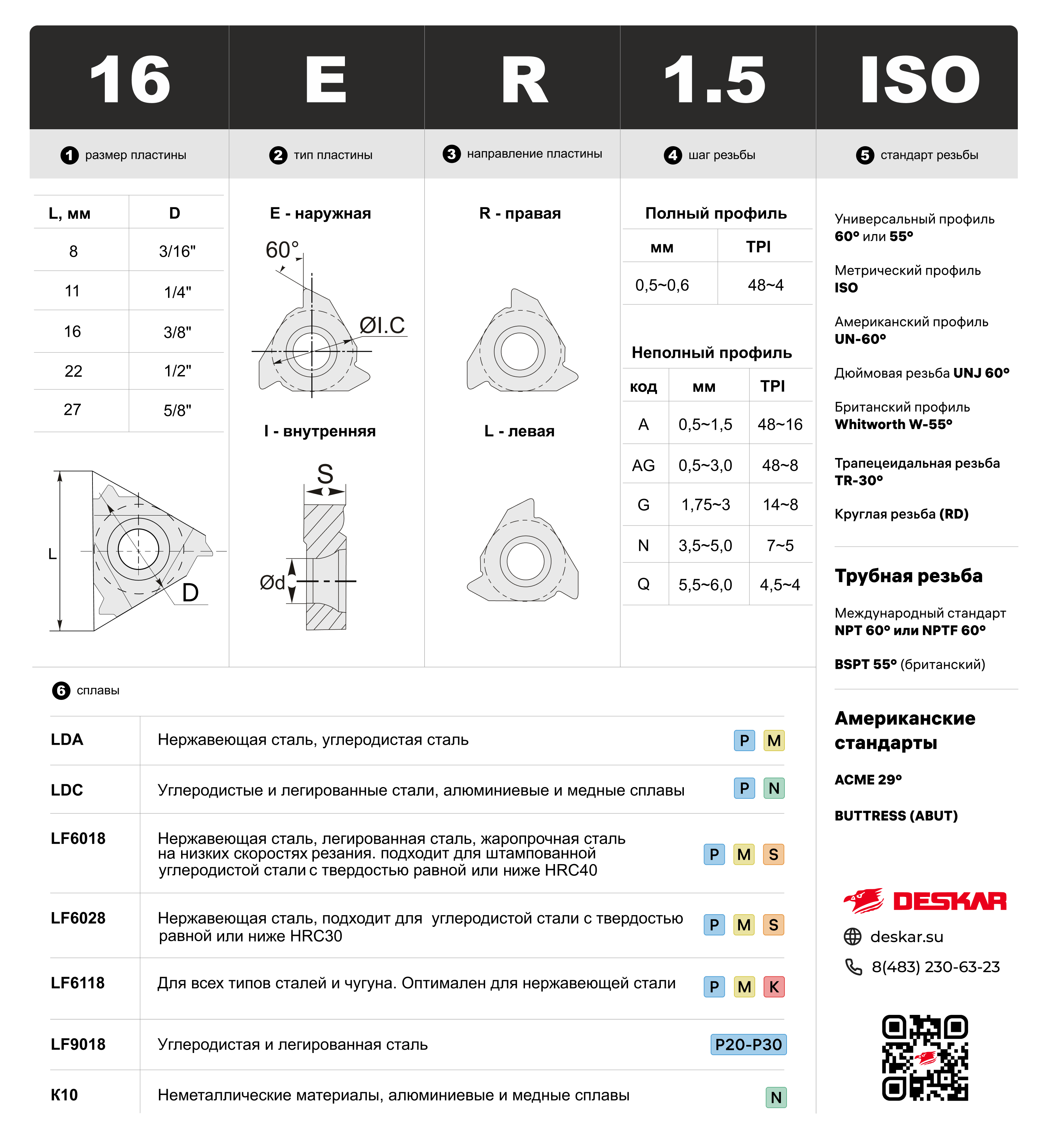

Таблица 2. Расшифровка резьбовых пластин

Расшифровка обозначения пластины 16ER AG 60 LDC имеет следующий вид:

• 16 – внешний размер пластины, соответствующий 3/8″.
• ER – наружная резьба (External Threading).
• AG – универсальный открытый профиль с диапазоном шагов 0.5-3.0 мм.
• 60 – угол профиля резьбы в градусах. LDC – Предпочтителен для обработки мягкой углеродистой и нержавеющей стали и цветных металлов

Производитель может использовать прочие обозначения, характеризующие параметры инструмента.

Популярные вопросы

Как выбрать пластину для нарезания резьбы?

Для работы с резьбой подходят пластины с маркировкой ER и IR. Первая соответствует наружной, вторая – внутренней резьбе. Так, 16ER 1.75 ISO LDA пластина резьбовая DESKAR предназначена для обработки метрической правой наружной полнопрофильной резьбы с шагом 1.75мм

Какие стандарты маркировки твердосплавных пластин существуют?

Выделяют три типа стандартов: ISO – международный, ANSI – американский и внутренний – от производителей. Решения с маркировкой ISO наиболее распространены. При этом они нередко используются с обозначениями от заводов.

Чем отличается пластина для чистовой и черновой обработки?

Оснастка для чистовой обработки имеет радиус скругления в 0,4 – 0,8 мм и стружколом острой формы, как правило, имеющий в обозначении латинскую букву “ F”. Для черновой обработки используются пластины с радиусом в 1,2 – 4 мм и устойчивый к ударам и износу стружколомом с буквами “R”или “H” в обозначении.
